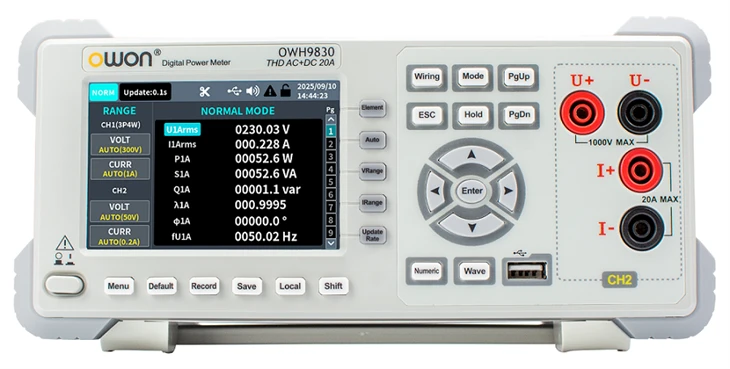

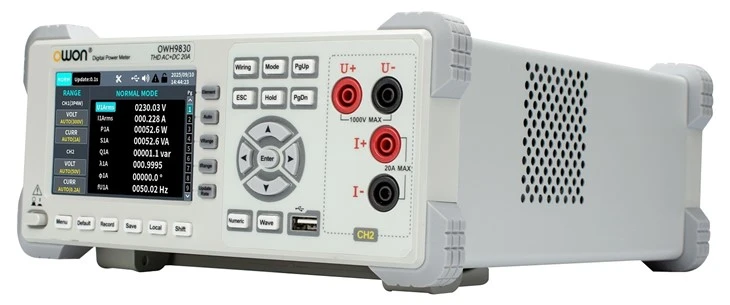

Miernik mocy serii OWH9800
CH1 (panel tylny): Wejście AC – Obsługuje 3–600 V / 0–20 A RMS, z dokładnością ± 0,5%
CH2 (panel przedni): Wejście AC/DC – Obsługuje 0–1000 V / 0–20 A, z dokładnością ± 0,5%
+ Obsługuje pomiary jedno-fazowe i trójfazowe-, z 16 wspólnymi parametrami dostępnymi do pomiaru
+ Funkcja pomiaru i analizy harmonicznych z możliwością analizy do 63 harmonicznych
+ Kombinacja informacji o mocy wejściowej i wyjściowej dla obu kanałów, z automatycznym obliczeniem wydajności konwersji
+ Wyświetlanie przebiegu trendu, zapewniające wizualną reprezentację dynamicznych zmian parametrów w celu łatwego debugowania i analizy
+ 3.95” Ekran TFT LCD z przejrzystym, graficznym wyświetlaniem wielu parametrów, zapewniający intuicyjną obsługę
+ Standardowe interfejsy RS232 do zdalnego monitorowania i rejestrowania danych, kompatybilne z protokołami SCPI i Modbus
Dane techniczne
Aby urządzenie spełniało poniższe specyfikacje, musi ono pracować nieprzerwanie przez ponad 30 minut w określonej temperaturze roboczej
|
Model |
OWH9811 |
OWH9830 |
||
|
Wyświetlacz |
Ekran TFT o przekątnej 3,95 cala |
|||
|
Szybkość aktualizacji |
0.1s,0.2s,0.5s,1s,2s,5s |
|||
|
Pomiarrzeczy |
V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD |
|||
|
Metoda pomiaru |
CH1 1 faza-AC |
CH2 1 faza-AC+DC |
CH1 3-fazowe-AC |
CH2 1 faza-AC+DC |
|
Zakres pomiaru napięcia |
3,0 V-600 Vrms |
0 V-1000 Vpk*1 |
3,0 V-600 Vrms |
0 V-1000 Vpk*1 |
|
Zakres napięcia |
CF=3:75 V/150 V/300 V/600 V CF=6:37,5/75 V/150 V/300 V |
50V/100V/500V/1000V |
CF=3:75 V/150 V/300 V/600 V CF=6:37,5/75 V/150 V/300 V |
50V/100V/500V/1000V |
|
Woltażdokładność |
±(0,4% odczytu + 0.1% zakresu + 1 cyfra) |
|||
|
Woltażrezolucja |
0.01V/0.1V |
|||
|
Aktualnyzakres pomiarowy |
0 ~ 20,0 broni |
0-20Apk*1 |
0 ~ 20,0 broni |
0-20Apk*1 |
|
Aktualnyzakres |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
|
Aktualny dokładność |
±(0,4% odczytu + 0.1% zakresu + 1 cyfra) |
|||
|
Aktualny rezolucja |
0.001A |
|||
|
Przełączanie kątowe |
Automatyczny/ręczny |
|||
|
Zakres mocy |
0 ~ 12 kW |
0 ~ 20 kW |
0 ~ 36 kW |
0 ~ 20 kW |
|
Dokładność mocy |
±(0,4% odczytu + 0.1% zakresu + 1 cyfra) |
|||
|
Rozdzielczość mocy |
0.01W/0.1W/1W |
|||
|
Zakres współczynnika mocy |
-1.000~1.000 |
|||
|
Dokładność współczynnika mocy |
±(0,4% odczytu + 0.1% zakresu + 1 cyfra) |
---- |
±(0,4% odczytu + 0.1% zakresu + 1 cyfra) |
---- |
|
Częstotliwość robocza |
40 Hz ~ 70 Hz |
Prąd stały+40Hz-70 Hz |
40 Hz ~ 70 Hz |
Prąd stały+40Hz-70 Hz |
|
Dokładność częstotliwości |
±(0,1% odczytu + 1 cyfra) |
---- |
±(0,1% odczytu + 1 cyfra) |
---- |
|
Analiza harmoniczna |
Szerokość pasma 2,8 kHz, do 63. rzędu |
---- |
Szerokość pasma 2,8 kHz, do 63. rzędu |
---- |
|
Funkcja integracji |
Wato-godzina (Wh), amper-godzina (Ah) |
|||
|
Czas na rozgrzewkę |
>30 minut |
|||
|
Ptaki prąd |
60A |
30A |
60A |
30A |
|
Maksymalne ciągłe wejście |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
|
Iinterfejs |
RS232 |
|||
|
Protokół komunikacyjny |
Standardowy SCPI, protokół Modbus |
|||
|
Szybkość transmisji (bps) |
4800,9600 (domyślnie), 19200,38400,57600,115200, |
|||
|
Zatrzymanie wyświetlacza |
TAK |
|||
|
Niemy |
TAK |
|||
|
Zamek kluczowy |
TAK |
|||
|
Zasilanie |
AC 100 V ~ 240 V, 50/60 Hz |
|||
|
Środowisko operacyjne |
18 stopni ~ 28 stopni, 30% ~ 75% wilgotności względnej (Gdy temperatura pracy przekracza 18 stopni ~ 28 stopni, dodaj temp. współczynnik: 0,05% odczytu/stopień) |
|||
|
Sśrodowisko przechowywania |
-10 stopni ~ 50 stopni, mniejsza lub równa 80% wilgotności względnej (bez kondensacji) |
|||
|
Wysokość operacyjna |
Mniejsza lub równa 2000 metrów |
|||
|
Waga |
1,3 kg |
|||
|
Wymiary |
295 mm (szer.) × 110 mm (wys.) × 235 mm (dł.) |
|||
