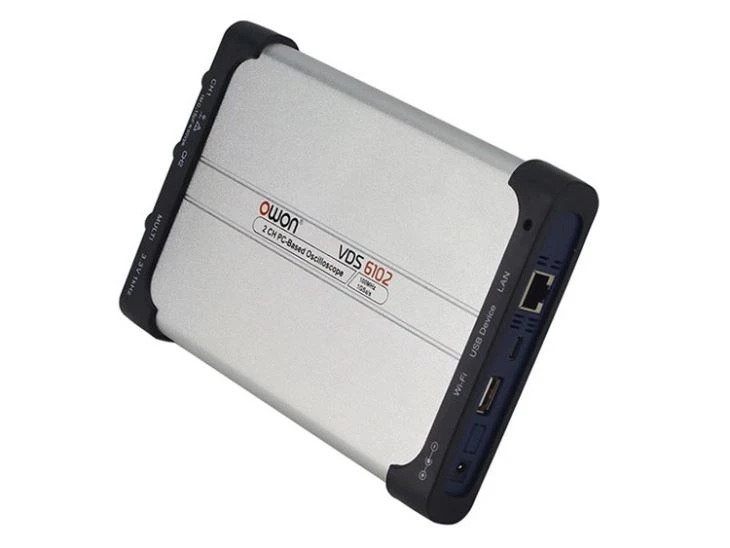

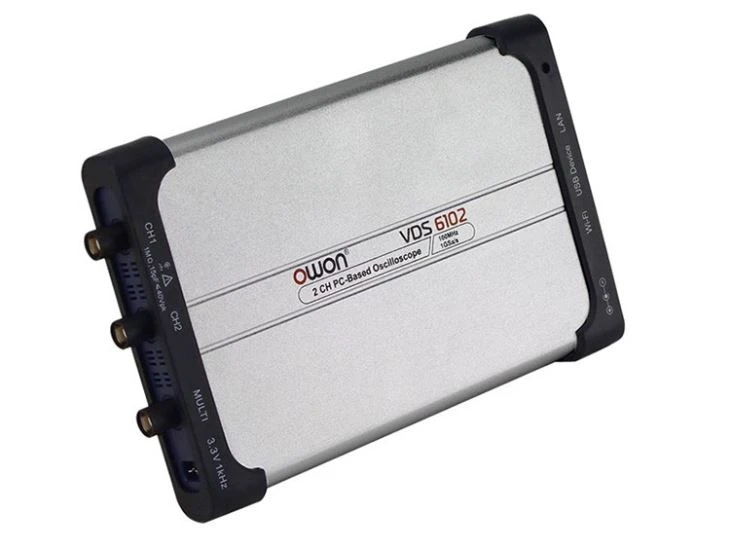

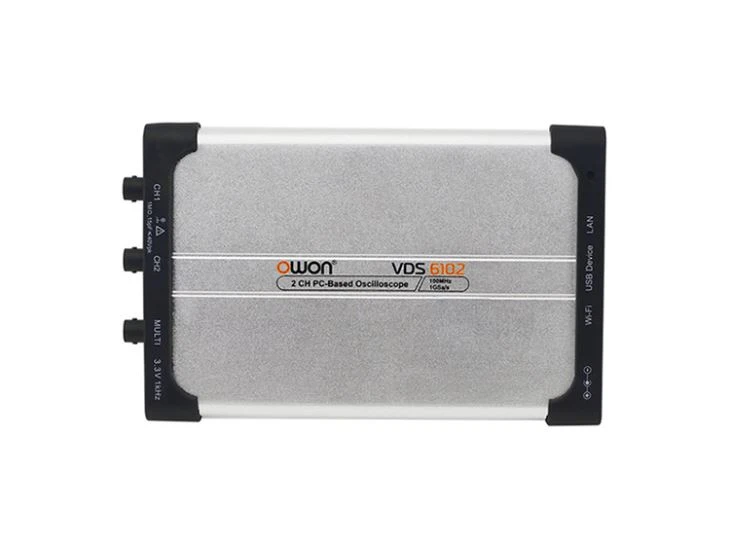

2-kanałowy oscyloskop komputerowy serii VDS6000



Wirtualny oscyloskop PC serii VDS6000, ultracienki i lekki instrument, sprawia, że ​​podróżowanie staje się wygodniejsze. Zapewnia nie tylko bezprzewodową transmisję, dając nieograniczone możliwości, ale także doskonałą wydajność. Ma szerokość pasma 150 MHz, częstotliwość próbkowania 1GSa/s i głębokość przechowywania punktów 10M, ten wirtualny oscyloskop może spełnić Twoje potrzeby w zakresie wysokiej wydajności. Ponadto charakteryzuje się wysoką precyzją 12-bitową lub 14-bitową, co pozwala na uzyskanie dokładniejszych danych pomiarowych. Czeka na Ciebie wiele innych niesamowitych funkcji, więc przyjrzyjmy się im bliżej.













TWirtualny oscyloskop PC serii VDS6000 jest ultracienki i lekki, łatwy do przenoszenia i stanowi wygodne narzędzie w podróży. Nie ma już ograniczeń związanych z lokalizacją, możesz łatwo mierzyć i testować, gdziekolwiek potrzebujesz.



Wirtualne oscyloskopy komputerowe serii VDS6000 zapewniają 12-bit i14-bitowy sprzętowy przetwornik ADC, którego dokładność pomiaru wynosi16 razy i 64 razyjak w przypadku zwykłych oscyloskopów. To znaczy tyuzyskać wyższą dokładność i rozdzielczośćniż w przypadku tradycyjnego oscyloskopu. Nawet dla tego samego kształtu fali, po dziesięciokrotnym powiększeniu, 8-oscyloskop bitowy i 14-oscyloskop bitowy pokazują różne szczegóły, co zapewnia bogatszą i dokładniejszą analizę sygnału.

























Obsługuje wieloplatformowy rozwój wtórny, zapewniając jednocześnie kompatybilność zstandardowy protokół SCPIw celu zapewnienia współpracy z innymi urządzeniami. Dodatkowo tak jestkompatybilny z LabVIEW, ułatwiając łatwiejszą integrację w celu gromadzenia i kontrolowania danych.

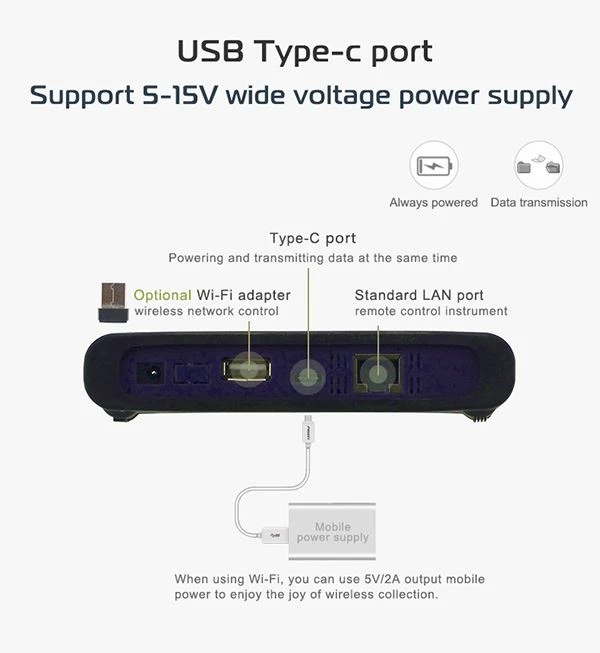

Wirtualny oscyloskop PC serii VDS6000przyjmuje USB typu Cinterfejs umożliwiający realizację plug-and-play, dzięki czemu jest niezwykle łatwy w użyciu i praktyczny. Nie jest wymagana żadna uciążliwa instalacja ani konfiguracja, wystarczy podłączyć urządzenie i od razu zacząć z niego korzystać. Ponadto obsługuje także mobilne zasilanie, dzięki czemu możesz uzyskać energię tam, gdzie jej potrzebujesz i kontynuować prace pomiarowe.



























Jeden instrument ma możliwość jednoczesnego generowania i pozyskiwania przebiegów.

Oznacza to, że pojedynczy instrument możezarówno wytwarzają (generują), jak i przechwytują (pozyskują) przebiegijednocześnie oferując wydajne i wszechstronne możliwości testowania i analizy przebiegów.



















TheOprogramowanie komputerowe umożliwia zapisywanie przebiegówdla wygodnego przeglądania.

Dzięki tej funkcji można używać oprogramowania komputerowego do przechowywania danych w postaci przebiegów, dzięki czemu będą one łatwo dostępne i widoczne w celu analizy lub wykorzystania w przyszłości. Upraszcza proces zarządzania i przeglądania danych o przebiegach zebranych przez instrument.



















Model		VDS6102		VDS6102A
przepustowość łącza		100 MHz		100 MHz

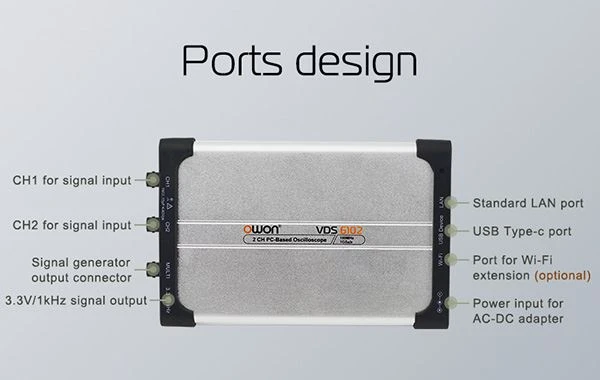

kanał		Luneta 2CH + 1CH FG
Próbna stawka		Maks. 1GSa/s
Czas narastania		Mniejsze lub równe 3,5 ns
Skala pozioma		5ns/dz-100s/dz, krok po kroku 1-2-5
Tryb próbkowania		próbka, wykrycie piku, średnia
Rekordowa długość		10M
Sprzężenie wejściowe		DC, AC, masa
Impedancja wejściowa		1 MΩ ± 2%, równolegle z 15 pF ± 5 pF
Czułość pionowa		2 mV/dz.-5V/dz
Rozdzielczość pionowa (A/D		8 bitów		14 bitów
Maksymalne napięcie wejściowe		40 V (szczyt DC + AC)
Współczynnik tłumienia sondy		1X,10X,100X,1000X
Izolacja kanału		50 Hz: 100: 1,10 MHz: 40: 1
Interpolacja		Grzech(x)/x
Zakres pionowy		±2 V (2 mV/dz – 50 mV/dz); ±20 V (100 mV/dz. – 500 m V/dz.); ±40 V (1 V/dz. – 5 V/dz.)
Odpowiedź LF (AC, -3dB)		Większa lub równa 5 Hz (na wejściu, sprzężenie AC, -3dB)
Typ wyzwalacza		krawędź, wideo, nachylenie, puls
Częstotliwość linii/pola (wideo)		obsługiwane standardy: systemy nadawcze NTSC, PAL i SECAM
Tryb wyzwalania		auto, normalny, pojedynczy
Figura Lissajous	Przepustowość łącza	pełne pasmo
	Różnica w fazach	±3 stopnie
Pomiar automatyczny		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Przeregulowanie, Preshoot, Częstotliwość, Okres, Czas narastania, Czas opadania, Opóźnienie A → B, Opóźnienie A → B, +Width, -Width, +Duty, - Obowiązek
Interfejs komunikacyjny		USB (Typ-c); LAN, WIFi (opcjonalnie)
Pobór energii		Mniejsza lub równa 8 W
Wymiary (szer. × wys. × gł.)		190 mm * C3 % 97120 mm * C3 % 9718 mm
Waga urządzenia		≈0,38 kg



Generator funkcyjny
Standardowe przebiegi	Sinus ({{0}},1 Hz - 5 MHz), kwadrat (0,1 Hz-200 kHz), rampa (1 Hz-10 kHz), impuls (1 Hz) -10 kHz）
Częstotliwość wyjściowa	5 MHz
Częstotliwość próbkowania	25 mln Sa/s
Kanał	1
Rozdzielczość pionowa	10 bitów
Zakres amplitudy	10mVpp - 5Vpp
Zakres przesunięcia prądu stałego (AC+DC)	±2.5V
Impedancja wyjściowa	50 Ω (typowo)
