Ręczny oscyloskop cyfrowy
+ Interfejs USB typu C, obsługa banku mocy, obsługa połączenia oprogramowania komputerowego
+ Funkcja samokalibracji
+ Obsługa SCPI, ułatwia rozwój wtórny
Seria HDS200 2-Ręczny oscyloskop CH
*Oscyloskop + multimetr + generator przebiegów, wielofunkcyjne w jednym
*3,5-calowy kolorowy wyświetlacz LCD o wysokiej rozdzielczości i wysokim kontraście, odpowiedni do użytku na zewnątrz
* Moc baterii litowej 18650, zapewniająca do 6 godzin pracy
* Interfejs USB typu C, obsługuje power bank, obsługuje połączenie oprogramowania komputerowego
*Funkcja samokalibracji
*Obsługiwane SCPI, ułatwiają rozwój wtórny
Różnorodność funkcji w jednym
Oscyloskop
+ Maks. częstotliwość odświeżania przebiegu 10,000 wfms/s
+ Wejście dwukanałowe, szerokość pasma do 70 MHz, max.
częstotliwość próbkowania w czasie rzeczywistym 250MSa/s
+ Maksymalna długość rekordu 8k
+ Funkcja pomiaru kursora
+ Wiele funkcji automatycznego pomiaru
+ Funkcja XY
+ Funkcja automatycznego ustawiania jednym klawiszem, łatwa do wykrycia i debugowania
Multimetr
+ 20,000 liczy, rzeczywista wartość skuteczna
+ Napięcie, prąd, rezystancja, pomiar diody, pojemność i test ciągłości
+ Funkcja automatycznego zakresu, łatwa do wykrycia i debugowania
+ Maks. napięcie wejściowe AC 750 V, DC 1000 V
+ Niezależne wejście multimetru i oscyloskopu
+ Funkcja wstrzymania odczytu
+ Funkcja pomiaru względnego
Generator przebiegów(Tylko dla HDS242S i HDS272S)
+ Maks. częstotliwość wyjściowa 25 MHz
+ Wyjście sinusoidalne, prostokątne, rampowe, impulsowe i wbudowane przebiegi specjalne
+ 0.Rozdzielczość częstotliwości 1 Hz
+ 14-bitowa rozdzielczość pionowa, wysoka częstotliwość próbkowania 125MSa/s
+ 8k długości fali
+ Maks. amplituda wyjściowa 5Vpp
Mały rozmiar, potężne funkcje
Doskonałe zarządzanie energią
Bardzo niski całkowity pobór mocy poniżej 3 W. Zasilany baterią litową 4400 mAh, działa nieprzerwanie przez około 6 godzin. Pojedyncza bateria może normalnie dostarczać energię. Łatwa wymiana baterii.
Interfejs USB Type-C można ładować za pomocą adaptera lub power banku i obsługuje połączenie oprogramowania komputerowego.
Doskonała wydajność oscyloskopu
|
Dwa nabytkitrybyWykrywanie wartości szczytowych służy do wykrywania zadziorów zakłócających i możliwości ich wystąpieniazmniejszenie zamieszania. |
|
|
Wysokie odświeżanie, głębokie przechowywanie Maks. częstotliwość odświeżania 10,000 wfms/s, długość nagrania 8 tys., łatwe do uchwycenia, wyjątkowei zdarzenia o niskim prawdopodobieństwie. |
|
|
7 rodzajów automatycznego pomiaru Częstotliwość, okres, amplituda, maks., min., średnia i PK-PK. Na ekranie może być jednocześnie wyświetlonych maksymalnie 6 pomiarów automatycznych. |
|
|
Funkcja pomiaru kursora Obsługuje pomiar różnicy napięcia między kursorami (△V) i różnicy czasu między kursorami (△T). |
|
|
Zapisz funkcję Zapisz 4 ustawienia, 4 przebiegi referencyjne, 4 obrazy przebiegów, 4 pliki przebiegów CSV.Przebieg referencyjny może być wyświetlany na tym samym ekranie, co zmierzony przebieg, co jest wygodne do porównywania przebiegów. Podłącz do komputera za pomocą interfejsu USB typu C, komputer rozpozna oscyloskop jako dysk flash USB i uzyskasz dostęp do obrazów lub pliki przebiegów CSV, aby przeglądać, analizować lub udostępniać dane przebiegów. |
|
Multimetr zliczający 20,000 z True RMS
Wsparcie pomiaru napięcia, prądu, rezystancji, diody, pojemności i testu ciągłości.
20,000 zliczeń, profesjonalny multimetr o wysokiej precyzji, obsługujący pomiar wartości względnych.
Funkcje generatora przebiegów

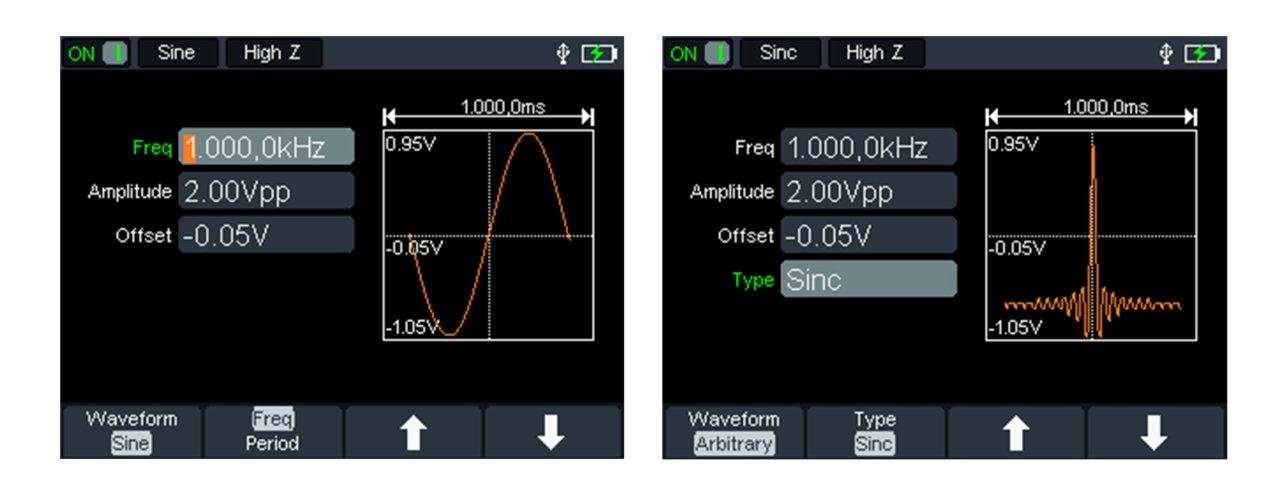

Wyjściowe przebiegi sinusoidalne, prostokątne, rampowe, impulsowe i wbudowane przebiegi specjalne.
Obsługa 8 wbudowanych przebiegów specjalnych, w tym Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT. (Tylko dlaHDS242S i HDS272S)
Dane techniczne
| Model | HDS242 | HDS272 | HDS242S | HDS272S |
| Przepustowość łącza | 40 MHz | 70 MHz | 40 MHz | 70 MHz |
| Kanały | 2-Oscyloskop CH | 2-Oscyloskop CH+1-Generator CH | ||
| Próbna stawka | 250MSa/s | |||
| Model nabycia | Normalny, wykrywanie szczytu | |||
| Długość rekordu | 8K | |||
| Wyświetlacz | 3,5-calowy wyświetlacz LCD | |||
| Częstotliwość odświeżania przebiegu | 10,000 WfrMS/S | |||
| Sprzężenie wejściowe | DC, AC i masa | |||
| Impedancja wejściowa | 1 MΩ±2%, równolegle z 16pF±10pF | |||
| Współczynniki tłumienia sondy | 1X,10X,100X,1000X,10000X | |||
| Maks. Napięcie wejściowe | 400 V (DC+AC, PK-PK, impedancja wejściowa 1MΩ) (tłumienie sondy 10:1) | |||
| Limit przepustowości (typowy) | 20 MHz | |||
| Skala pozioma | 5ns/dz. - 1000s/dz., krok po kroku 1 - 2 - 5 | |||
| Czułość pionowa | 10 mV/dz. - 10V/dz | |||
| Rozdzielczość pionowa | 8 bitów | |||
| Typ wyzwalacza | Krawędź | |||
| Tryby wyzwalania | Automatyczny, normalny, pojedynczy | |||
| Pomiar automatyczny | Okres, częstotliwość, średnia, PK-PK, maks., min | |||
| Pomiar kursora | ΔV, ΔT, ΔT&ΔV pomiędzy kursorami | |||
| Interfejs komunikacyjny | USB typu C | |||
「Multimetr」Dane techniczne (standardowe)
| Maks. Rezolucja | 20,000 liczy |
| Tryb testowy | Test napięcia, prądu, rezystancji, pojemności, diody i ciągłości |
| Impedancja wejściowa | 10MΩ |
| Maksymalne napięcie wejściowe | AC 750 V, DC 1000 V |
| Maksymalny prąd wejściowy | DC: 10A AC: 10A |
| Dioda | 0 - 2V |
「Generator przebiegów」Specyfikacje(Tylko dla HDS242S i HDS272S)
Częstotliwość wyjściowa |
Sinus | 0,1 Hz - 25 MHz |
| Kwadrat | 0,1 Hz - 5 MHz | |
| Rampa | 0,1 Hz - 1 MHz | |
| Puls | 0,1 Hz - 5 MHz | |
| Arbitralny | 0,1 Hz - 5 MHz | |
| Częstotliwość próbkowania | 125MSa/s | |
| Kanał | 1-CH | |
| Zakres amplitudy | 20 mVpp - 5 Vpp | |
| Długość fali | 8K | |
| Rozdzielczość pionowa | 14 bitów | |
| Impedancja wyjściowa | 50Ω | |
Akcesoria i opakowanie
O firmie OWON
Od 1990 roku Lilliput wkracza na rynek produktów elektronicznych, a jej pierwszą serią produktów jest mini kolorowy wyświetlacz LCD.
Należąca do firmy Lilliput linia produktów OWON SmartTest została stworzona z myślą o „wychodzeniu naprzeciw Twoim potrzebom” w obszarze sprzętu testowego i pomiarowego.
Dzięki wysiłkom trwającym dwie dekady Lilliput stopniowo rozrasta się do korporacji grupowej obejmującej 3 linie produktów - mini kolorowy wyświetlacz LCD, sprzęt testowo-pomiarowy oraz system zarządzania energią w domu.
Produkt OWON można znaleźć w Azji, Ameryce Północnej, Europie, Ameryce Południowej, Oceanii i Afryce, a globalni partnerzy mają siedziby w ponad 80 krajach/regionach.
Lilliput (OWON) dokłada wszelkich starań, aby być jednym z czołowych producentów oryginalnego sprzętu testowego i pomiarowego w światowej ofercie.
Model |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
Przepustowość łącza |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
||
|
Kanały |
2-Oscyloskop CH |
2-Oscyloskop CH+1-Generator CH |
||||||||
|
Próbna stawka |
250MSa/s |
500MSa/s |
1GSa/s |
250MSa/s |
500MSa/s |
1GSa/s |
||||
| Model nabycia |
Normalny, wykrywanie szczytu |
|||||||||
|
Długość rekordu |
8K |
|||||||||
|
Wyświetlacz |
3,5-calowy wyświetlacz LCD |
|||||||||
|
Częstotliwość odświeżania przebiegu |
10,000 WfrMS/S |
|||||||||
|
Sprzężenie wejściowe |
DC, AC i masa |
|||||||||
|
Impedancja wejściowa |
1 MΩ±2%, równolegle z 16pF±10pF |
|||||||||
|
Współczynniki tłumienia sondy |
1X,10X,100X,1000X,10000X |
|||||||||
|
Maks. Napięcie wejściowe |
400 V (DC+AC, PK-PK, impedancja wejściowa 1MΩ) (tłumienie sondy 10:1) |
|||||||||
|
Limit przepustowości (typowy) |
20 MHz |
|||||||||
|
Skala pozioma |
5ns/dz. - 1000s/dz., krok po kroku 1 - 2 - 5 |
2ns/dz. - 1000s/dz., krok po kroku 1 - 2 - 5 |
5ns/dz. - 1000s/dz., krok po kroku 1 - 2 - 5 |
2ns/dz. - 1000s/dz., krok po kroku 1 - 2 - 5 |
||||||
|
Czułość pionowa |
10 mV/dz. - 10V/dz |
|||||||||
|
Rozdzielczość pionowa |
8 bitów |
|||||||||
|
Typ wyzwalacza |
Krawędź |
|||||||||
|
Tryby wyzwalania |
Automatyczny, normalny, pojedynczy |
|||||||||
|
Pomiar automatyczny |
Częstotliwość, okres, amplituda, maks., min., średnia, PK-PK |
|||||||||
|
Pomiar kursora |
ΔV, ΔT, ΔT&ΔV pomiędzy kursorami |
|||||||||
|
Interfejs komunikacyjny |
USB typu C |
|||||||||
「Multimetr」Specyfikacje(Standard)
| Maks. Rezolucja | 20,000 liczy |
| Tryb testowy | Test napięcia, prądu, rezystancji, pojemności, diody i ciągłości |
| Impedancja wejściowa | 10MΩ |
| Maksymalne napięcie wejściowe | AC 750 V, DC 1000 V |
| Maksymalny prąd wejściowy | DC: 10A AC: 10A |
| Dioda | 0 - 2V |
「Generator przebiegów」Specyfikacje(Tylko dla HDS242S, HDS272S, HDS2102S, HDS2202S)
Częstotliwość wyjściowa |
Sinus | 0,1 Hz - 25 MHz |
| Kwadrat | 0,1 Hz - 5 MHz | |
| Rampa | 0,1 Hz - 1 MHz | |
| Puls | 0,1 Hz - 5 MHz | |
| Arbitralny | 0,1 Hz - 5 MHz | |
| Częstotliwość próbkowania | 125MSa/s | |
| Kanał | 1-CH | |
| Zakres amplitudy (wysoka impedancja) | 20 mVpp - 5 Vpp | |
| Długość fali | 8K | |
| Rozdzielczość pionowa | 14 bitów | |
| Impedancja wyjściowa | 50Ω | |
