Cyfrowy oscyloskop wysokiej klasy TDS

Oscyloskop cyfrowy z ekranem dotykowym z pasmem 70 MHz / 100 MHz / 200 MHz, próbkowania 1GS / s / 2GS / s, 7,6 M długości rekordu i częstotliwości odświeżania fali 50 000 wfms / s

Wyślij zapytanie

Czatuj teraz

Wprowadzenie produktów

- Pasmo o częstotliwości 70 MHz-200 MHz, maks. Prędkość próbkowania 2GS / s

- 7,6M długości rekordu

- współczynnik przechwytywania 50 000 wfms / s

- zmiana kształtu fali (poziomo / pionowo) i zapisywanie

- Punkty FFT (długość i zmienna rozdzielczości)

- rozszerzenie wielu okien

- 8 cali ekran LCD o wysokiej rozdzielczości 800 x 600 pikseli

- interfejs multi-komunikacyjny: USB, VGA, LAN

- Obsługa LabVIEW

- Wyjście 4 kanałowe

Model nr.	Kanał	Pasmo	Próbna stawka	Długość rekordu
TDS7074	4	70 MHz	1GS / s	7,6M
TDS7104	4	100 MHz	1GS / s	7,6M
TDS8104	4	100 MHz	2GS / s	7,6M
TDS8204	4	200 MHz	2GS / s	7,6M

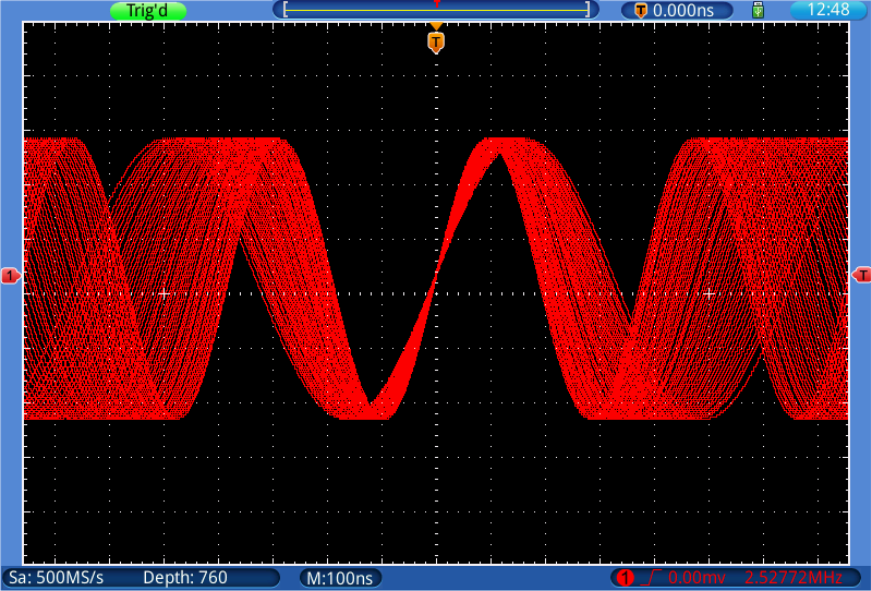

Wysoka prędkość przechwytywania fali

Szybkość przechwytywania do 50 000 wfms / s, przywracająca losowe / mało prawdopodobne zdarzenie w drobnych szczegółach.

FAQ

Jak korzystać z analizatora spektrum do testowania hałasu? Część 2

Na rysunku 2 i 3 wielkość widma jest wyrażona w decybelach miliwatów (dBm), która jest powszechnie stosowaną jednostką miary dla analizatorów widma. Jedna miliwata decybeli to stosunek mocy mierzony w decybelach w stosunku do miliwata. Dla analizatora widma w tym przykładzie pomiar miliwatów decybeli zakłada również z góry, że impedancja wejściowa wynosi 50 omów. W przypadku większości analizatorów widma ma to również miejsce w przypadku, gdy impedancja wejściowa jest wybrana na 1M omów. Rysunek 4 pokazuje wyprowadzenie wzoru stosowanego do przeliczenia miliwatów decybeli na wartości napięcia rms. Na rys. 5 wzór ten służy do obliczenia wyników pomiarów z rys. 2 - 3 - napięcia R sygnału -10 dBm.

Z rysunków 5.13 - 5.14 widzimy, że gdy przepustowość rozdzielczości maleje, wewnętrzny szum wzrasta z -87 dBm do -80 dBm. Z drugiej strony, gdy zmienia się szerokość pasma rozdzielczości, amplituda sygnału przy 67 kHz i 72 kHz nie zmienia się. Wewnętrzny szum zależy od szerokości pasma rozdzielczości, ponieważ jest to szum termiczny. Dlatego wzrost przepustowości zwiększa również całkowitą ilość szumu termicznego. Ponadto, ponieważ kształt fali sygnału jest krzywą sinusoidalną, a amplituda wewnątrz filtra pasmowego pozostaje stała niezależnie od szerokości pasma, amplituda sygnału przy 67 kHz i 72 kHz nie ma wpływu na szerokość pasma rozdzielczości. Ponieważ musimy zrozumieć, że dyskretne sygnały nie powinny być uwzględniane w obliczeniach gęstości widmowej, cechy związane z analizą hałasu powinny nam wystarczać. Na przykład, mierząc gęstość widmową szumu wzmacniacza operacyjnego, znajdziesz dyskretny sygnał, który pojawia się przy 60 Hz (linia wznosząca moc). Ponieważ ten sygnał 60 Hz nie jest gęstością widmową, ale sygnałem dyskretnym, nie jest uwzględniony w krzywej gęstości widmowej szumu mocy.

Model	TDS7074	TDS7104	TDS8104	TDS8204
Pasmo	70 MHz	100 MHz		200 MHz
Kanał	4
Próbna stawka	1GS / s		2GS / s
Wskaźnik przechwytywania fali	50 000 wfms / s
Pokaz	Kolorowy 8-calowy ekran dotykowy LCD
Długość rekordu	7,6M
Skala pozioma (s / div)	2ns / div - 100s / div, krok 1 - 2 - 5
Rozdzielczość pionowa (A / D)	Rozdzielczość 8 bitów (4 kanały jednocześnie)
Czułość pionowa	2mV / div - 10V / div (na wejściu)
Typ wyzwalania	Krawędź, puls, wideo, nachylenie
Tryb wyzwalania	Auto, normalny, pojedynczy
Matematyka falowa	+, -, ×, ÷, FFT
Port komunikacyjny	Host USB, urządzenie USB, VGA, LAN, AUX
Wymiar (W × H × D)	380 × 180 × 115 (mm)
Waga (bez opakowania)	1,5 kg
